Líneas equipotenciales y su relación con el campo eléctrico

Las líneas equipotenciales son un concepto fundamental en el estudio de la electrostática y el campo eléctrico. Entender cómo se relacionan con estos fenómenos físicos es imprescindible para el análisis de diversas situaciones en la física y la ingeniería.

¿Qué son las líneas equipotenciales?

Las líneas equipotenciales son aquellas líneas en un campo eléctrico donde el potencial eléctrico es constante. Esto significa que si un objeto cargado se mueve a lo largo de una línea equipotencial, no habrá trabajo realizado sobre él por la fuerza eléctrica. Este concepto se puede imaginar como una serie de líneas que describen un paisaje, donde cada línea representa un nivel de altura constante. Si un objeto se mueve a lo largo de una de estas líneas, su altura no cambia, al igual que su potencial eléctrico al moverse por una línea equipotencial.

Visualmente, las líneas equipotenciales son perpendiculares a las líneas de campo eléctrico, que representan la dirección de la fuerza que actuaría sobre una carga de prueba positiva. Por ejemplo, si colocamos un electrodo en un campo eléctrico, las líneas equipotenciales nos ayudarán a entender cómo se distribuye el potencial eléctrico en el espacio alrededor del electrodo.

Un aspecto interesante de las líneas equipotenciales es que en cualquier punto a lo largo de una de ellas, el potencial eléctrico es el mismo. Esto implica que no hay diferencia de potencial entre dos puntos situados en una misma línea equipotencial. Por ejemplo, imaginemos que dibujamos estas líneas en una hoja de papel, donde cada línea representa un nivel de voltaje que podríamos medir con un voltímetro. Al recorrer cualquier línea equipotencial, el voltímetro daría la misma lectura.

Definición del campo eléctrico

El campo eléctrico se define como una región del espacio donde una carga eléctrica experimenta una fuerza. Esta fuerza puede ser atraída o repulsada dependiendo de la naturaleza de las cargas involucradas. Las líneas de campo eléctrico son representaciones gráficas de esto, donde la dirección de las líneas indica la dirección de la fuerza que actuaría sobre una carga positiva de prueba.

Matemáticamente, el campo eléctrico (denotado como E) se relaciona al potencial eléctrico (V) mediante la ecuación: E = -dV/dx, donde dV es la diferencia de potencial y dx es el desplazamiento. Esto significa que el campo eléctrico es la tasa de cambio del potencial eléctrico respecto a la distancia. Así, podemos entender que, donde el potencial cambia rápidamente, el campo eléctrico es más fuerte.

Existen diversos tipos de campos eléctricos, que pueden ser generados por diversas configuraciones de cargas eléctricas. Por ejemplo, un campo eléctrico debido a una carga puntual se puede representar mediante líneas que se irradian hacia afuera desde la carga, mientras que en un dipolo, las líneas de campo eléctrico se complementan entre sí.

Relación entre líneas equipotenciales y el campo eléctrico

La relación entre las líneas equipotenciales y el campo eléctrico es fundamental para entender el comportamiento de las cargas y el potencial en un sistema electrostático. Como se mencionó anteriormente, las líneas equipotenciales son perpendiculares a las líneas de campo eléctrico. Esto se debe a que, en cualquier punto, una carga de prueba no experimentará trabajo cuando se mueva a lo largo de una línea equipotencial.

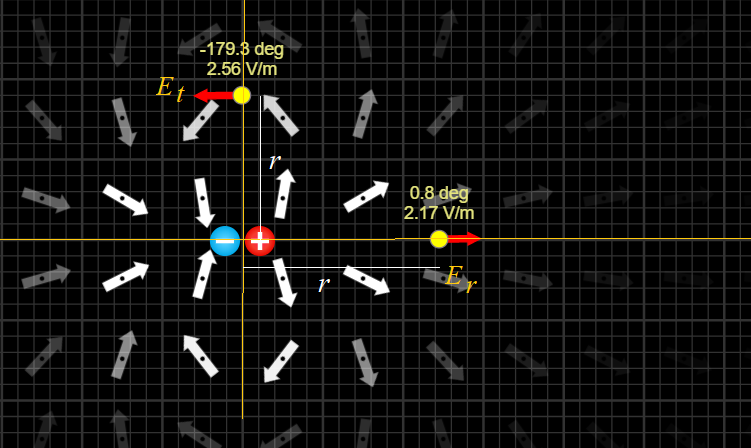

Para visualizar esta relación, consideremos un ejemplo: si colocamos un dipolo eléctrico en un espacio, el campo eléctrico generado seguirá la forma de las líneas de campo eléctrico, mientras que las líneas equipotenciales estarán posicionadas de manera que cortan a estas líneas de campo formando ángulos rectos. Si pensamos en el sistema como un conjunto de cuestas y valles, las líneas equipotenciales estarían representando la altura, mientras que las líneas de campo indicarían la dirección de los valles y montañas.

Otra forma de entender la conexión entre ambos conceptos es recordar que el campo eléctrico siempre apunta desde zonas de mayor potencial eléctrico hacia zonas de menor potencial. Esto significa que en un sistema de líneas equipotenciales, donde el potencial se mantiene constante, no hay movimiento de carga alguna, lo cual es clave en el análisis de sistemas eléctricos y la configuración de circuitos.

Propiedades de las líneas equipotenciales

Las líneas equipotenciales tienen características esenciales que son cruciales para su estudio y aplicación. Entre sus propiedades más destacadas están:

• Conservación de energía: Moverse a lo largo de una línea equipotencial no requiere trabajo, pues el potencial no cambia.
• Perpendicularidad: Siempre son perpendiculares a las líneas de campo eléctrico, lo que significa que proporcionan una clara representación de cómo se distribuye la fuerza eléctrica en el espacio.
• Concentración en áreas de campo fuerte: Las líneas equipotenciales tienden a estar más juntas en regiones donde el campo eléctrico es más fuerte.
• Curvas cerradas: En configuraciones de carga, las líneas equipotenciales pueden formar curvas cerradas, indicando regiones donde el potencial más alto se encuentra rodeado por zonas de menor potencial.

Estas propiedades son fundamentales en el diseño de dispositivos eléctricos, así como para entender fenómenos electrostáticos en situaciones cotidianas, como cuando utilizamos un electrodoméstico que funciona con electricidad. Un diseño eficiente considera cuidadosamente tanto el campo eléctrico como la distribución de líneas equipotenciales.

Importancia de las líneas equipotenciales en electrostática

Las líneas equipotenciales son cruciales para el análisis en campos eléctricos, especialmente en el ámbito de la electrostática. Entender cómo estas líneas funcionan permite a los ingenieros y científicos diseñar sistemas eléctricos más eficientes y seguros. Por ejemplo, en el diseño de líneas eléctricas de alta tensión, es vital evaluar el comportamiento de los campos eléctricos alrededor de los conductores para evitar cortocircuitos o descargas eléctricas inesperadas.

Adicionalmente, las líneas equipotenciales juegan un papel importante en la mitigación de riesgos eléctricos en entornos residenciales y comerciales. Al conocer la disposición de estas líneas, se pueden identificar áreas de alta peligrosidad y crear estrategias para minimizar riesgos, garantizando la seguridad de las instalaciones eléctricas.

Un campo donde las líneas equipotenciales son especialmente relevantes es en la medicina, en particular en técnicas como la electroterapia. Los médicos y terapeutas utilizan dispositivos que requieren un entendimiento preciso de cómo funcionan los campos eléctricos y las líneas equipotenciales para brindar tratamientos efectivos y seguros.

Métodos de visualización de líneas equipotenciales

Visualizar las líneas equipotenciales y el campo eléctrico ayuda a entender mejor cómo se comportan las cargas en diferentes configuraciones. Existen varios métodos para lograr esta visualización, siendo algunos de ellos bastante accesibles para experimentos educativos.

Uno de los métodos más simples consiste en usar una placa de acrílico o vidrio con una capa de lana de algodón en una cara. Si la placa se trata con una solución conductora, al aplicar un voltaje a ambos extremos, las líneas equipotenciales pueden visualizarse claramente al aplicar polvo de talco o una mezcla de resina y colorante que se adhiere a las líneas de campo.

Otro método más práctico es el uso de un galvanómetro y electrodos. Aquí, al colocar los electrodos en el agua y aplicar un voltaje, podemos ver cómo el potencial eléctrico varía en la solución. Al trazar las medidas con una hoja de papel, se logran identificar las diferentes líneas equipotenciales y así aprovisionar una representación gráfica de los campos eléctricos en acción.

El experimento de electrostática: visualizando el campo eléctrico

El experimento que más comúnmente se asocia con la visualización de líneas equipotenciales y campos eléctricos implica el uso de un sistema de electrodos. En este experimento, se pueden utilizar recipientes con agua conductora y electrodos colocados en posiciones estratégicas. Al encender una fuente de voltaje, se observa que las líneas equipotenciales aparecen en la superficie del agua como patrones que se pueden dibujar o mapear.

Por ejemplo, si se utiliza un electrodo positivo y uno negativo, se pueden ver cómo las líneas de campo se distribuyen radialmente y cómo las líneas equipotenciales se agrupan alrededor del electrodo, creando un fenómeno que refleja la teoría del potencial eléctrico. Este tipo de visualización permite que estudiantes y entusiastas de la física entiendan de manera tangible las interacciones electrostáticas.

Análisis de las curvas equipotenciales en diferentes configuraciones

El análisis de las curvas equipotenciales puede variar dependiendo de la configuración de las cargas que se estudien. Por ejemplo, en el caso de una carga puntual, las líneas equipotenciales son esféricas y concéntricas alrededor de la carga. Esto nos indica que el potencial eléctrico disminuye a medida que nos alejamos de la carga, presentando un comportamiento predecible y uniforme.

Sin embargo, al analizar un sistema más complejo, como un dipolo eléctrico, las curvas equipotenciales presentan una forma asimétrica, que indica que diferentes regiones experimentarán distintas intensidades de potencial eléctrico. Este tipo de comportamiento es crucial para entender cómo interactúan los campos eléctricos en aplicaciones prácticas, como en los dispositivos de almacenamiento eléctrico y en los diseños de circuitos integrados.

Por tanto, el análisis de las líneas equipotenciales en diferentes configuraciones no solo apoya la comprensión teórica de la electrostática, sino que también tiene aplicaciones prácticas que se extienden a diversas áreas de la ingeniería eléctrica y la tecnología.

Aplicaciones prácticas de las líneas equipotenciales

Las líneas equipotenciales tienen numerosas aplicaciones prácticas en diversas áreas de la ciencia y la tecnología. Un campo significativo es el diseño de circuitos y dispositivos eléctricos. Por ejemplo, al crear un diseño para un transformador o generador eléctrico, entender el comportamiento del campo eléctrico representa un gran beneficio, pues ayuda a prevenir sobrecalentamientos y cortocircuitos.

En el campo de la geofísica, las líneas equipotenciales son utilizadas para estudiar flujos subterráneos en acuíferos y sistemas hídricos. Su análisis permite entender cómo se distribuye el agua subterránea y cómo se comporta en relación con el suelo circundante, datos invaluable para la gestión de recursos hídricos.

Otro ámbito relevante es la automatización y la robótica, donde el conocimiento del comportamiento de las líneas equipotenciales ayuda a diseñar sensores y dispositivos que pueden interactuar de manera segura y eficiente con campos eléctricos. Así, se logran aplicaciones en áreas como la domótica, donde electrodomésticos responden a sistemas de control específicas conforme a la interacción con líneas equipotenciales.

Conclusión y reflexiones finales

Las líneas equipotenciales y su relación con el campo eléctrico son fundamentales para el entendimiento de fenómenos electromagnéticos en diversas aplicaciones. La comprensión y el estudio continuo de estas líneas equipotenciales brindan herramientas valiosas que se aplican en numerosos campos de la ciencia y la ingeniería, garantizando un desarrollo más consciente y seguro en el manejo de la electricidad. Mantener un enfoque en la educación y experimentación práctica es clave para seguir iluminando estos conceptos en el futuro.
